Module i2c dành cho LCD1602

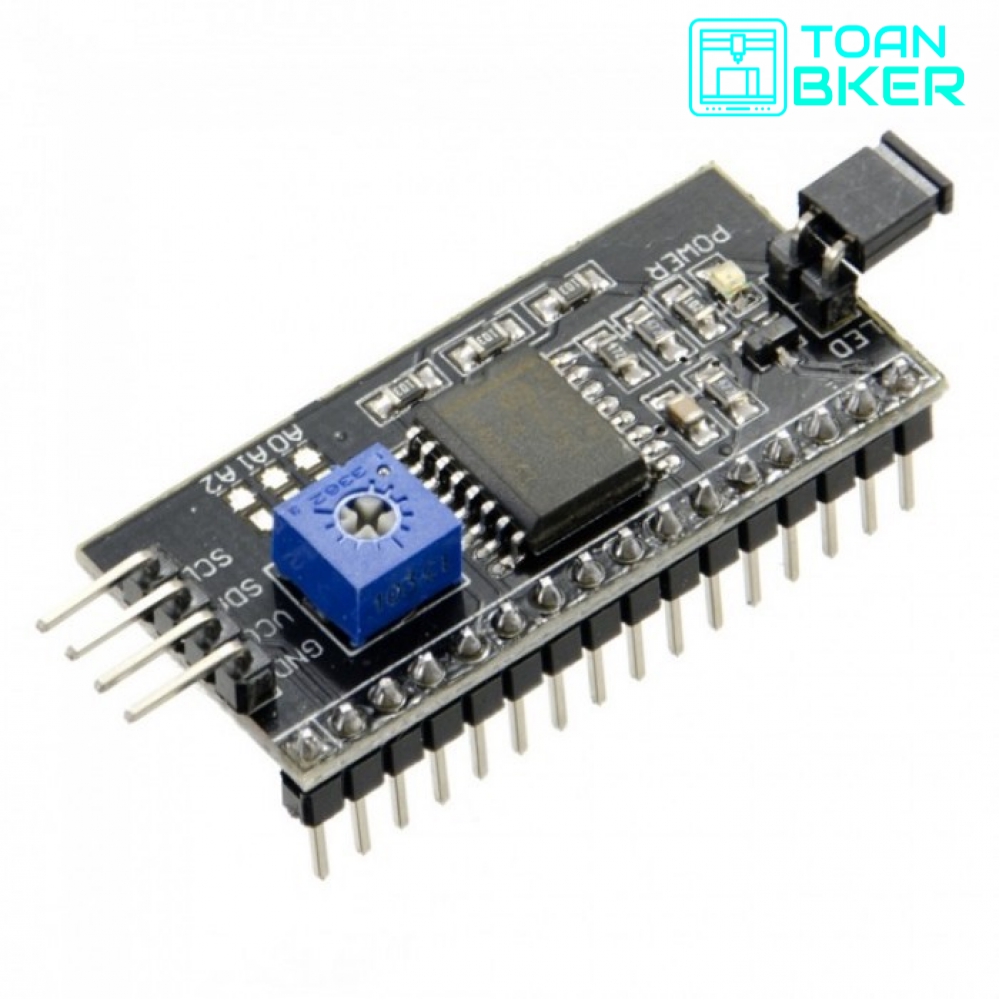

Giới thiệu Module i2c dành cho LCD1602

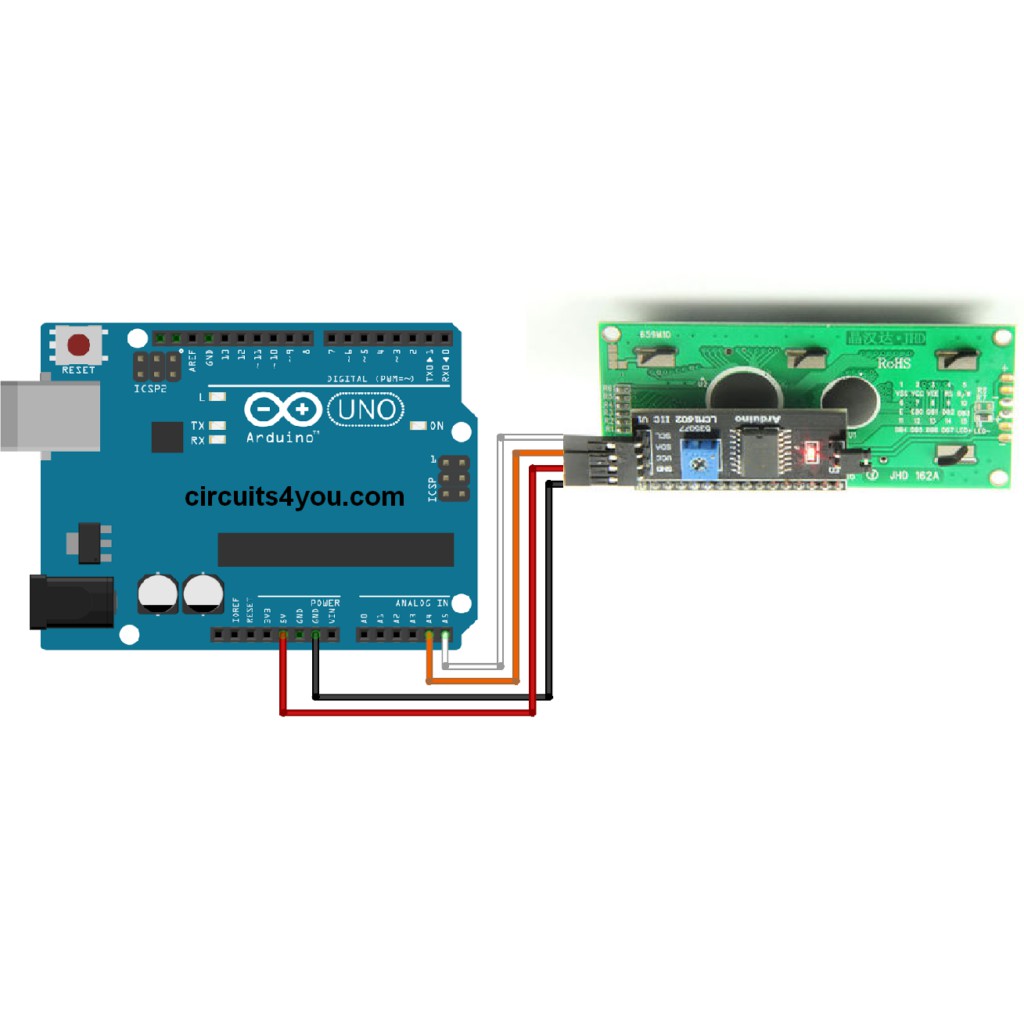

Thường khi sử dụng LCD để hiển thị chúng ta sẽ tốn khá nhiều chân của vi điều khiển hay arduino. Để khắc phục điều đó, bạn hãy thử dùng module i2c này. Lập trình dễ dàng với thư viện sẵn có, kết nối chỉ cần 2 chân.
code test:
/Nhớ tải thư viện trước

#include ;

#include ;

LiquidCrystal_I2C lcd(0x27,16,2);

//0x27 là địa chỉ màn hình trong bus I2C. Phần này chúng ta không cần phải quá bận tâm vì hầu hết màn hình (20x4,...) đều như thế này!

//16 là số cột của màn hình (nếu dùng loại màn hình 20x4) thì thay bằng 20

//2 là số dòng của màn hình (nếu dùng loại màn hình 20x4) thì thay bằng 4

byte traitim[8]={

B01010,

B11111,

B11111,

B01110,

B00100,

B00000,

B00000,

B00000

}; // Cái này là tạo hình trái tim...đoạn này tham khảo của Thạc Sĩ Huỳnh Minh Phú đó các bạn

void setup(){

lcd.init(); //Khởi động màn hình. Bắt đầu cho phép Arduino sử dụng màn hình

lcd.backlight(); //Bật đèn nền

}

void loop()

{

lcd.setCursor(3,0);

lcd.print("Anh Yeu Em");//Viết dòng chữ Anh Yêu Em...Các bạn có thể thay bằng dòng khác như Minh Thich Cau...

int i;

// Viết liên tục các ký tự trái tim ở dòng 2

for (i=0;i<=10;i++){

lcd.setCursor(i,1);

delay(200);

}

delay(2000);

lcd.clear();//Xóa màn hình

delay(300);

}
#lcd #i2c
