Mạch thu phát bluetooth HC05 đã ra chân - Module bluetooth

Giới thiệu Mạch thu phát bluetooth HC05 đã ra chân - Module bluetooth

Phiên bản Bluetooth HC05 sử dụng chip chính hãng

ứng dụng:

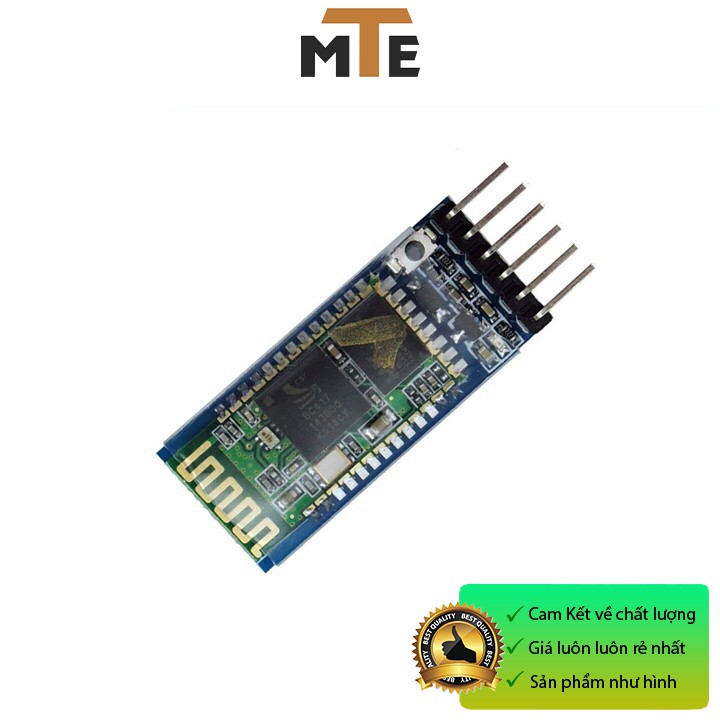

Mạch thu phát Bluetooth HC-05 đã ra chân được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....
Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.


Thông số kỹ thuật:
Điện áp hoạt động: 3.3 ~ 5VDC
Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC.
Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Kích thước: 15.2 x 35.7 x 5.6mm
Thiết lập mặc định:
+ Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.
+ Pairing code mặc định: 1234 hoặc 0000.
Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữa in hoa.
Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND.


Hướng dẫn giao tiếp với module Bluetooth HC-05.
Giao tiếp với HC-05 bằng các lệnh AT sử dụng phần mềm Hercules Setup Untility trên PC.
Cài đặt phần mềm Hercules Setup Untility, sau đó mở ứng dụng, chọn Serial, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra.
Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.
-Thiết lập module HC-05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.
-Các bạn kết nối module bluetooth với PC bằng USB TO COM PL2303 như sau:
RX (màu trắng) với TX của module HC-05.
TX (màu xanh) với RX của module HC-05.
VCC với 5VDc.
GND với GND.
Sử dụng các lệnh AT để giao tiếp với module thông qua Hercules setup.
Tài liệu datasheet bluetooth hc-05: http://www.electronicaestudio.com/docs/istd016A.pdf
lập trình tham khảo: trang arduino.vn: http://arduino.vn/bai-viet/953-huong-dan-thiet-lap-chi-tiet-cho-module-bluetooth
